Обследование системы отопления тепловизором

Было проведено обследование системы отопления, включая систему подогреваемых полов и оборудования обвязки котельной с помощь тепловизора Testo 875-1.

Оборудование: Настенный газовый конденсационный котел VITODENS 200-W, номинальная тепловая мощность 35 кВт, стальные панельные радиаторы, распределительные коллектора отопления и подогреваемых полов, трубопроводы отопления и подогрева пола, полотенцесушители.

Во время обследования было выявлено следующее:

1.     Поскольку, в системе отопления использовался антифриз в качестве теплоносителя, это накладывает определенные требования к проектированию и эксплуатации:

а) В соответствии с техническими требованиями компании «Viessmann» недопустимо использование антифриза в системах отопления, не оборудованных гидравлическим разделителем, во избежание локального перегрева в теплообменнике котла. (Антифризы на основе этиленгликоля требовательны к режимам работы отопительных систем, особенно к перегреву. Если температура воды в системе, даже в какой – либо одной ее точке превысит критическую для данной марки антифриза величину – произойдет термическое разложение этиленгликоля и антикоррозионных присадок с образованием кислот и выпадением твердых осадков. Если осадки выпадают на нагревательные элементы котла, образуется «нагар», который приводит к ухудшению теплообмена на данном участке нагревательного элемента, к образованию новых осадков и к дальнейшему перегреву этих участков. Кислоты, образующиеся в результате термического разложения этиленгликоля, начинают взаимодействовать с металлами системы отопления, провоцируя их коррозию.)

б) В системе отопления применены оцинкованные фитинги, что является недопустимым при применении антифриза. Водогликолевая смесь при взаимодействии с цинком образует обильный осадок, который может вывести из строя систему отопления.

в) Теплоемкость антифризов на 15 – 20 % меньше, чем у воды; вязкость в 2 – 3 раза выше; объемное расширение больше на 40 – 60 %. Причем, эти величины изменяются при изменении концентрации раствора и различны у разных производителей. Отличаются и величины теплопроводности, температуры кипения, других физических характеристик. На практике это означает, что намереваясь использовать в системе отопления антифриз, необходимо заранее внести изменения в проект системы отопления, т.к. зачастую все проектные расчеты базируются на физических свойствах воды, а не антифризов. При применении антифризов требуется увеличивать на 40 – 50 % тепловую мощность радиаторов, на 40 – 50% увеличить объем расширительного бака, на 60% увеличить величину напора циркуляционного насоса, изменить ряд других параметров системы отопления, в том числе и мощность котла.

2.    Контур полотенцесушителей подключен с контуру подогреваемых полов, что не соответствует требованиям по температурному режиму работы полотенцесушителей, так как температура теплоносителя в системе теплых полов редко превышает 40  ̊С. Соответственно, температура полотенцесушителей также будет приблизительно 40  ̊С.

3.    Часть трубопроводов отопления проложена в стяжке пола без тепловой изоляции (либо она разрушилась из-за неверного подобранного типа материала изоляции) из-за чего могут возникнуть сложности с регулированием температуры в помещениях в следствие дополнительной теплоотдачи неизолированными участками труб.

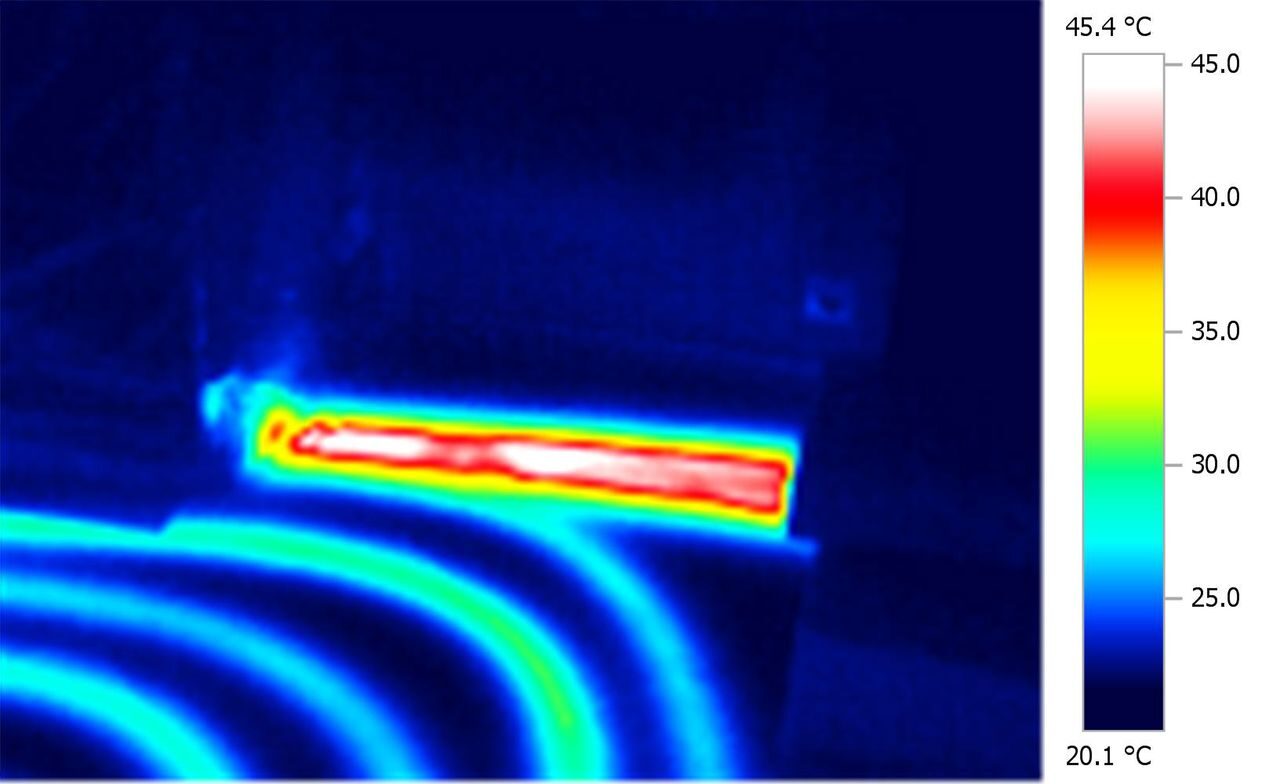

1 этаж. Участок пола слева от камина вдоль стены. Очевидно, что и под мебелью кухни такая же ситуация с тепловой изоляцией.

1 этаж. Гостиная. Трубы отопления к радиатору в прихожей уложены с нарушением поверх контура «теплого пола».

1 этаж. Гостиная. Труба отопления к радиатору в помещении прихожей, вид из прихожей.

1 этаж. Прихожая.

4.    В контурах отопления отсутствуют балансировочные вентили для настройки и регулировки работы контуров отопления. Контуры отопления гидравлически не настроены, из-за этого прогрев радиаторов отопления происходит неравномерно, в зависимости от места их расположения.

Радиатор 3 этажа (мансарда). Нарушена циркуляция теплоносителя в радиаторе отопления.

Радиатор 3 этажа (ванная). Неравномерный прогрев радиатора отопления, также нарушена циркуляция теплоносителя

5.     В настоящий момент, температура в контуре системы подогреваемых полов регулируется с помощью 3-х ходового смесителя в насосной группе и с помощью термостатов с выносным датчиком, установленных на каждом контуре подогрева пола.

6.    Расширительный бак системы ГВС установлен Reflex типа NG, предназначенный для работы исключительно в системах отопления и холодоснабжения и не предназначен для использования в системах питьевого водоснабжения.

7.     В шахте на цокольном этаже капает конденсат из стыкового соединения дымовой трубы.

Рекомендации:

1.     Требуется полная промывка и внесение изменений в систему отопления, в частности установка гидравлического разделителя, удаление из системы оцинкованных элементов, для обеспечения совместимости системы отопления с антифризом.
2.    Необходимо выделить полотенцесушители в отдельный отопительный контур.
3.    Требуется утепление неизолированных труб системы отопления в стяжке пола.
4.    Установить арматуру для гидравлической настройки контуров системы отопления. Заменить распределительные гребенки контура теплых полов на гребенки с возможностью регулировки расхода теплоносителя.
5.   Необходимо скорректировать схему управления температурой теплого пола из-за невозможности корректной параллельной работы 2-х автоматик управления температурой.
6.  Требуется замена на расширительный бак для питьевого водоснабжения Reflex             типа Refix DE.
7.  Требуется проверить конденсатоотводчик и соблюдение требуемых уклонов дымохода.

Дополнительно:

    8. Требуется проверить правильность подключения датчика наружной (уличной) температуры котельной установки.

    9. Для защиты автоматики котла и оборудования котельной от перепадов напряжения необходимо установить стабилизатор переменного тока.

                                            Инженер - проектировщик ООО «А - Левел инжиниринг»  Поляков А.А.
